Başlık:
Tek Kirişli Gezer Köprülü Vinç
Ürün Stok Kodu:
BETA-TGKV1
Durum:
Etkin
Türk Malı
Kapasite :1-16 Ton(Standart)
Yükseklik :1-20 metre (veya üstü)
Açıklık:4-20 metre (veya üstü)
  • Ürün
  • Teknik Özellikler

Gezer Köprülü Vinç - Tek Kirişli

Gezer köprülü vinç sınıfında yer alan tek kirişli vinçlerimiz, FEM / DIN standardına göre tasarlanmış ve üretilmiştir.

FEM / DIN standart tek kirişli gezer köprülü vinçler, yapı yatırımının düşük olduğu genelde atölyelerde ve kaldırma kapasitesinin düşük olduğu alanlarda etkin bir şekilde sınırlı alan kullanan, düşük tekerlek basınç ağırlığı olan kompakt bir yapıya sahip vinçlerdir.
Tek kirişli gezer köprülü vinç, özellikle hassas konumlandırmaya ihtiyaç duyulan yerler için daha uygundur.Daha verimli lojistik çözümler sağlamak için makine imalatında, metalurjide, limanlarda, tren istasyonlarında ,depolarda ve atölyelerde yaygın olarak kullanılır.Bileşenleri olarak monoray sisteme uygun halatlı elektrikli vinç veya zincirli elektrikli vinç sistemleri,araba yürütme başlık grubu,köprü,vinç yolları ve raylardan oluşur.İşletmenin yapısına bağlı olarak gerekli görülürse direk ilave edilebilir.Vincin yüksekliği tavan kirişlerinin yada makasların durumuna göre optimize edilebilir.

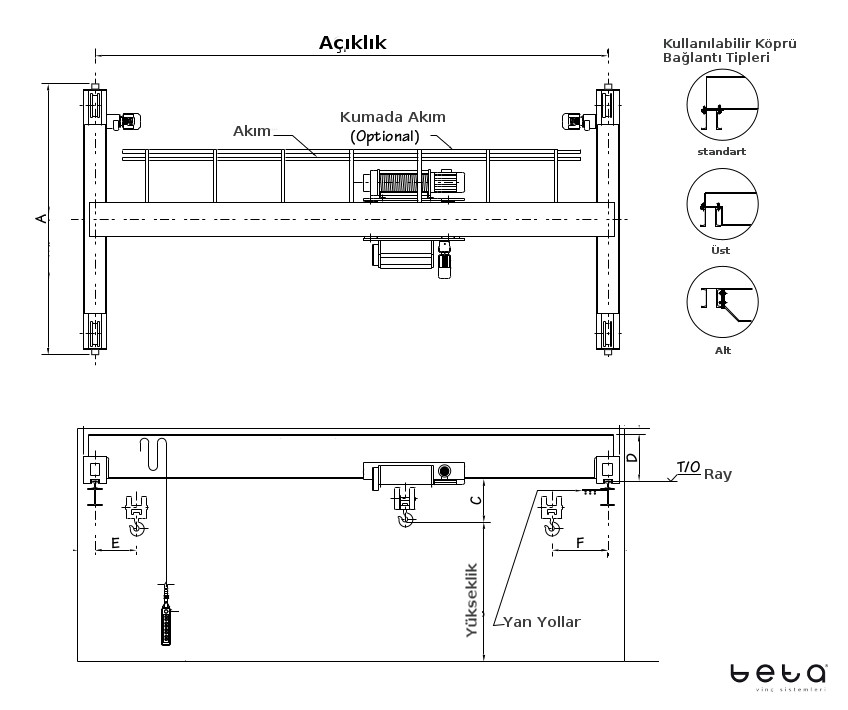

FEM / DIN Tek Kirişli Gezer Köprülü Vinç Mekanizması:

  • Kutu tipi veya hazır profil ana kirişin tasarımı bilgisayar tarafından optimize edilir,saç plakasının veya profilin tam uzunluğu sayısal kontrol ile kesilir ve oluşturulur.
  • Kaldırma makinesi istenildiği veya ihtiyaç görülmesi halinde alçak boşluklu yapısı ile ve vincin geniş uygulama kapsamına izin veren makul miktarda kanca yapısı ile imal edilir.
  • Ark tekerlekleri veya yassı tekerlekler, sürtünme önleyici rulmanlar,  raydan çıkma önleme cihazları mevcuttur.
  • Üçü bir arada motor sürücü, hız kontrolü, ısıl işlem görmüş redüktör, emniyetli manyetik freni standartır.
  • İyi performans, hız kontrolü ile sorunsuz çalışır.

Elektrik sistemi:

  • Kaydırmalı (c-ray yada busbar) hatları üzerinden güç kaynağı.
  • Faz koruması; faz kademesi meydana geldiğinde otomatik olarak ana gücü keser
  • Vinç ve kaldırma makinesi birbirinden bağımsızdır ve aynı anda hareket edebilir.Kumanda ona göre ayarlanır.
  • Kayar kablo hattı, güç kaynağının gerekliliğini karşılar ve sarsıntıya adapte olur.
  • IP54 koruma derecesine sahip gravür kontrol kolu.
  • Elektrikli parçalar, istemeden teması önlemek için bakımı kolay ve iyi bir koruma sağlayacak şekilde donatılmıştır.
  • Elektrik kablosu, C tipi çelik üzerinde esnek ve pürüzsüz bir biçimde kayan kablo arabası içinde asılıdır.

Güvenlik koruması:

  • Kilitli düşmeye dayanıklı redüktör;
  • Işıklı Siren
  • Çarpışma önleyici sensör( hat üzerinde aynı anda iki vinç var ise)
  • Aşırı Yük Koruması
  • Sınırlandırma Siviçleri



Kaldırma Kapasitesi (t)

Açıklık

(m)

Kaldırma Yüksekliği

(m)

Kaldırma Hızı

(m/dk)

Yürütme Hızı

Hız(m/dk)

Vinç Yürüme Hızı

Hız (m/dk)

Tavsiye Edilen Grup

1

7.5~22.5

6~12

0.8/5

2~20

3~30

P24

2

6~12

0.8/5

2~20

3~30

P24

3.2

6~12

0.8/5

2~20

3~30

P24

5

6~12

0.8/5

2~20

3~30

P24、P30

10

6~12

0.8/5

2~20

3~30

P30

12.5

6~12

0.66/4

2~20

3~30

P30

16

9~12

0.66/4

2~20

3~30

P43

20

9~12

0.66/4

2~20

3~30

P43

Çalışma Grubu

A5

Güç

380V, 50Hz

Çalışma Sıcaklığı

﹣20℃~﹢40℃
