Çift Kiriş Gezer Köprülü Vinç

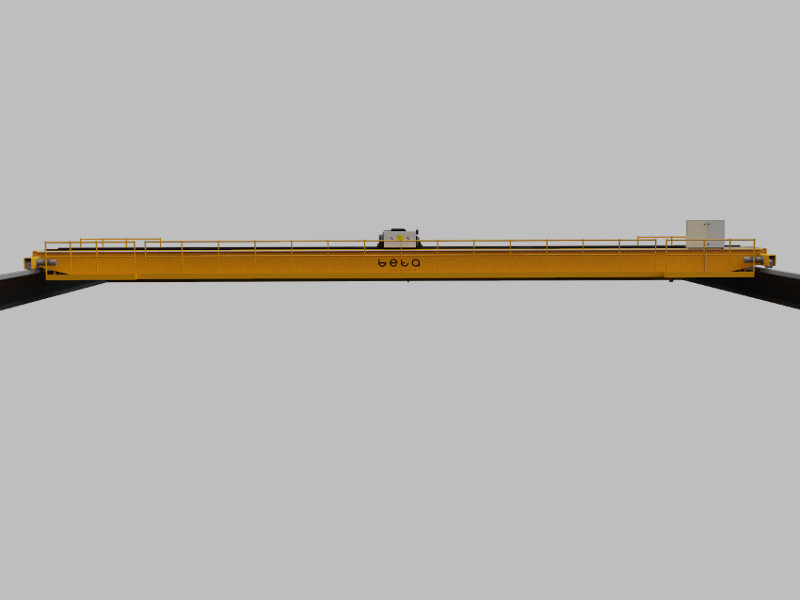

Çift Kiriş Gezer Köprülü Vinç 2
Çift Kiriş Gezer Köprülü Vinç 1
Çift Kiriş Gezer Köprülü Vinç

Share
Ürün Stok Kodu:
BETA-CGKV2

Durum:
Etkin

Mensei: Türk Malı

Kaldırma Yüksekliği 8-16-24 mt veya üzeri

Kapasite 3-100 Ton(Standart)

Açıklık 4-32 metre (veya üstü)


1 Ton Elektrikli Caraskal Fiyat Teklifi



Çift Kiriş Gezer Köprülü Vinç

Beta Vinç olarak standart üretimini yaptığımız Çift Kiriş Gezer Köprülü Vinç  ler 1000 kg kaldırma kapasitesinden 32 Ton’ a kadar olan yükleme işlemleriniz için işletmenizdeki üretim operasyonlarına ideal çözüm sunarlar. Ayrıca standart üretim harici 32 Ton kapasite üzerindeki yüklemeler için de üretimimiz mevcuttur. Bu sistemler 3 eksende 6 hareket kabiliyeti sağlarlar( ileri –geri , sağa-sola ve yukarı-aşağı )İmalat aşamasında işletmenizdeki hol boyunun mesafesinde bir sınırlama olmaksızın köprü uzunluğu (aks açıklığı) maksimum çalışma mesafeleri 30 metreyi bulabilir.

Yüksek kapasiteli ve tonajlı yükleme operasyonları için işletme yatırım maliyetleri tek kirişli sistemlere göre biraz daha fazla sistemlerdir ve genellikle şu sektörlerde kullanımı yaygındır.

  • Otomotiv üretim ve yan sanayisi sektörleri
  • Kalıphaneler
  • Tekstil Sektörü
  • Metal sektörü ve haddehaneler
  • Maden Sektörü
  • İnşaat Sektörü
  • Liman ve Denizcilik Sektörü
  • Gemi Üretim
  • Su Depoları ve Artıma Tesisleri

Çift Kiriş Gezer Köprülü Vinç  Genel Özellik ve Bileşenleri

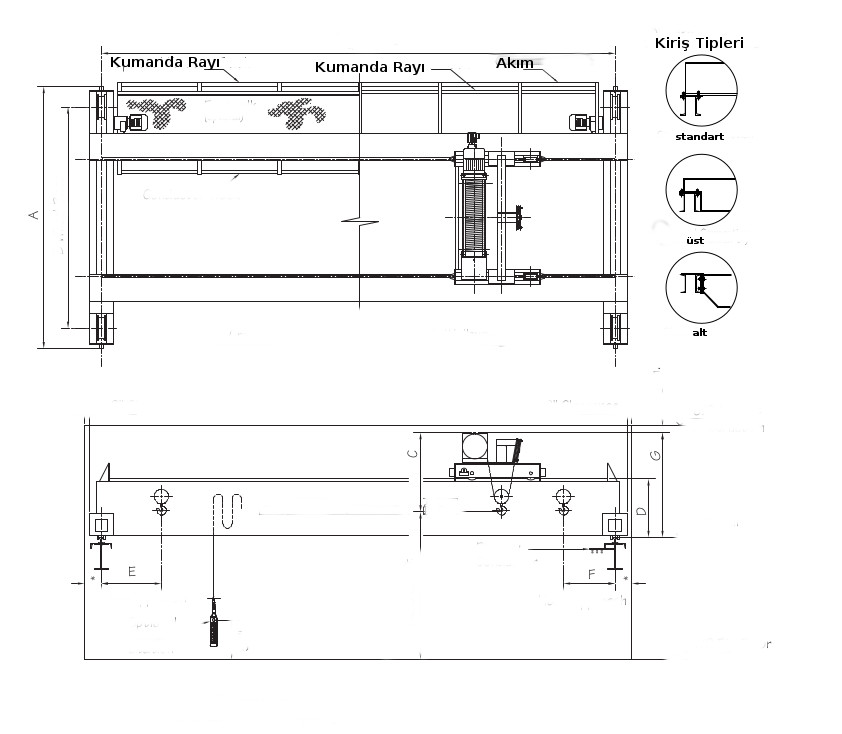

Tek Kirişli Gezer Köprü Teknik


Köprü ve Yan Yollar Çelik Konstrüksiyon

  • Tüm çelik konstrüksiyonun imalatında FEN ve DIN normları temel alınır. (yan yollar, ray, direkler, köprü kirişi)
  • Yan yollar işletmenin fiziki yapısına veya tonaja göre NPI/IPE/HEA gibi profiller kullanılabilir.
  • Köprü Konstrüksiyonu siyah saç malzemeden yapılır.
  • Üretimde müşteri şartnamesinde istenme durumunda kumlama işlemi yapılır.
  • Kaynak işlemleri AWS standartlarına veya muadillerine uygun olarak yapılır
  • Kullanılan malzeme çeşidiS235 ve S355J2 + N dir.


Vinç Yürütme Grubu ( Başlık)

  • Köprü Yürütme grubu başlıkları saçtan imaldir
  • Çift Redüktör ve Motor vardır. Helis dişli şanzıman tercih edilir.
  • Kullanılan rulmanlar sayesinde sürtünme azami düzeydedir.
  • Tekerlekler rulmanlı ve imalat çeliğinden CNC de işlenmektedir.

Vinç Yürütme Grubu ( Başlık)

  • Köprü başlıklar(yürütme grubu)saç malzemeden imal edilir.
  • Sistemde Çift Motor ve Redüktör( şanzıman) vardır. Şanzıman seçiminde bu iş için üretilmiş helis dişli tip tercih edilir.
  • Rulmanlı sistem sayesinde sürtünme azami düzeydedir. Tüm rulmanların seçiminde en kaliteli ürün tercih edilir.
  • Tüm tekerler rulmanlı olup imalat çeliğinden CNC tezgahlarda işlenmektedir.


Kaldırma Makinesi

  • Beta Marka Çift Kiriş köprüler için tasarlanmış Vinç Kaldırma Grubu Tercih edilir.

Motorlar

  • Tüm motorlar seçimleri özellikle vinç için üretilmiş modeller tercih edilir.
  • Tüm motorlar, tamamen “F” Sınıfıdır ve fanlı soğutma mevcuttur.
  • Motorlarda elektromanyetik fren tercih edilir.


Kontrol

  • Tüm vinçlerimizde standart olarak 6 Hareketli Kablolu Kumanda butonu mevcuttur.
  • Çift Hız modellerde tüm butonlar çift kademelidir.
  • Ayrıca opsiyon olarak Uzaktan Kumanda ile özelleştirilebilir.

Hol Boyu Elektrik Tesisatı

  • Hol boyu elektrik tesisatında 30 metreye kadar olan mesafelerde kayar sistem ray 30 metre üzerinde ve müşteri isteği doğrultusunda Busbar sistem monte edilir.


Köprü Elektrik

  • Köprü elektrik tesisatında yassı kablo ,c-ray ve kayar arabalı ray sistem tercih edilir.

Boya ve Yüzey

  • Kaldırma makinası iki kat astar boya ve uygun iki kat son boya ile boyanır. Makina Boya Kodu RAL9005 dir.
  • Vinçve çelik yapı iyice zımpara –temizleme yapılıp, korozyon önleyici boya ile2 kat kaplanıp 2 kat son kat boya atılır. Köprü Boya kodu RAL 1003 Yollar RAL9005 dir.


Sisteme İlave Edilebilecek Özellikler ( Opsiyon)

  • Vinç Uzaktan Kumanda
  • 5 Ton altı sistemlerde Aşırı Yük Sensörü
  • Tüm Hareketleri frekans invertörü ile çift hız sisteme çevirme
  • Çarpışma önleyici sensör
  • Vinç Kantarı
  • Kanca Altı Ataşmanları ,

Güvenlik

  • 5 Ton ve üzeri tüm sistemlerde aşırı yük sensörü standarttır.
  • Acil Duruş için tüm devreyi kesebilecek emergency butonu mevcuttur.
  • Sesli ve Işıklı uyarı standarttır
  • Faz ve motor koruma mevcuttur.


Gibi ek bileşenler ile Çift Kiriş Gezer Köprülü Vinç ‘inizi özelleştirebilir, daha fazla bilgi almak ve sorularınız için bize destek@betavinc.com adresinden mail atabilirsiniz.





Çift Kirişli Vinç Bileşenleri

Vinç Kumandası Kablolu
Vinç Kumandası
Vinç Kumandası
Vinç Kedisi
Vinç Kedisi
Vinç Kedi
Vinç Yürütme Başlıkları
Vinç Yürütme Başlıkları
Vinç Yürütme Başlıkları
