Безопасная и бесперебойная передача энергии: крановые шинопроводы
Бесперебойная подача электроэнергии — основа работы грузоподъёмного и транспортного оборудования на промышленных предприятиях. Крановые шинопроводы самым безопасным способом подают электрическим мостовым кранам и монорельсовым системам питание в движении и обеспечивают непрерывность вашего производства. Мы предлагаем долговечные решения с высокой проводимостью по международным стандартам для предприятий, которым важны безопасность груза и точность системы.
Что такое крановый шинопровод и зачем он нужен?
Крановый троллейный шинопровод — это система токосъёма рельсового типа для подачи электроэнергии к подвижным промышленным машинам. В отличие от прежних подвесных или волочащихся кабелей, он состоит из медных токоведущих шин, размещённых в изолирующем корпусе (ПВХ или алюминий). Система полностью исключает такие угрозы безопасности, как обрыв и запутывание кабеля или короткое замыкание.
Основные преимущества крановых шинопроводов
- Высокий уровень охраны труда: Проводники размещены в закрытом корпусе, поэтому контакт персонала с токоведущими частями исключён.
- Компактная конструкция: Не занимает лишнего места в цехе и не загромождает его.
- Бесперебойная работа: Скользящий контакт токосъёмников (щёток шинопровода) даёт стабильную передачу энергии без кратковременных разрывов.
- Простое обслуживание и монтаж: Благодаря модульной конструкции добавить, снять или заменить неисправную деталь можно очень быстро.
Типы шинопроводов Beta Crane
Проектируем разные типы токоподвода в зависимости от мощности вашего производства, грузоподъёмности крана и тяжести условий работы.

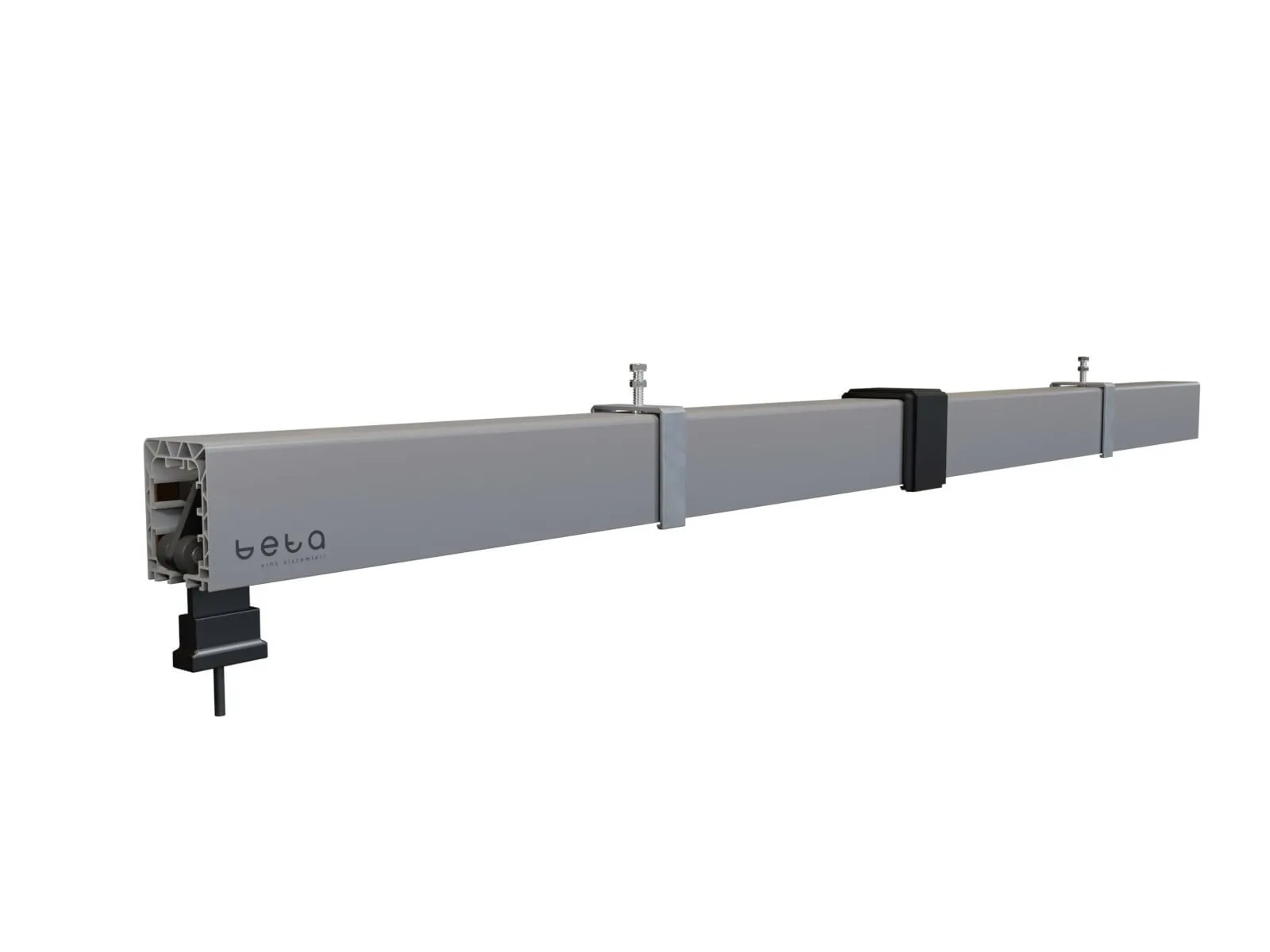

1. Закрытые троллейные шинопроводы (корпус из ПВХ)
Самая востребованная модель для мостовых и козловых кранов, работающих, как правило, в помещении. Системы с числом проводников от 4 до 7 дополнительно защищены от пыли и влаги. Токосъёмник (угольная щётка) касается медных шин внутри корпуса и обеспечивает бесперебойное движение.
2. С-профиль (фестон) и кабеленесущие системы

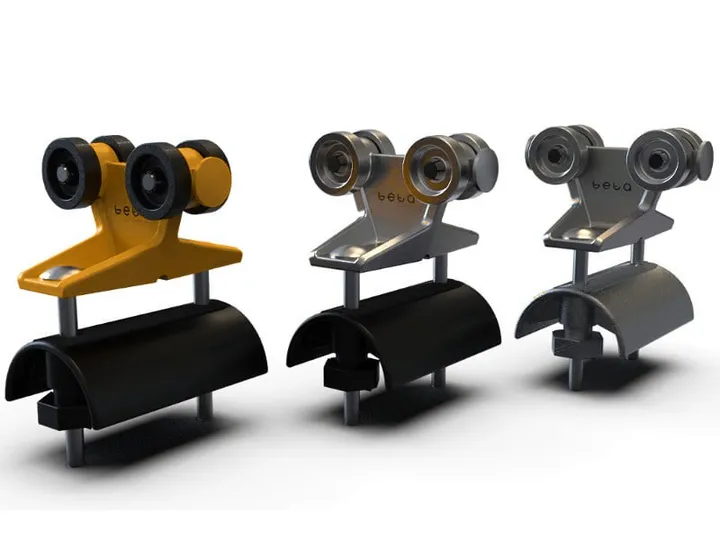

Открытые фестонные системы подходят для талей малой грузоподъёмности, монорельсовых кранов и систем с коротким ходом. Кабельные каретки в С-профиле аккуратно собирают плоские кабели и дают свободу перемещения.
Технические характеристики и выбор грузоподъёмности
Выбор шинопровода зависит от суммарного потребляемого тока (в амперах) двигателей крана (подъёма, передвижения моста и тележки). Номинальный ток подбирается под проект, чтобы система не перегревалась и не было падения напряжения.
| Параметр | Закрытые шинопроводы | Кабеленесущие системы на С-профиле |
|---|---|---|
| Токовая нагрузка | 40 A, 70 A, 100 A, 130 A, 200 A+ | Зависит от сечения плоского кабеля |
| Материал корпуса | Специальный ПВХ, не поддерживающий горение | Оцинкованная сталь / нержавеющая сталь |
| Материал проводника | Чистая электролитическая медь | Гибкий плоский резиновый кабель |
| Область применения | Длинные пролёты и скоростные краны | Короткие пролёты, монорельсы и передаточные тележки |
| Рабочая температура | -30 °C to +60 °C | -20 °C to +80 °C |
Часто задаваемые вопросы
Как часто нужно обслуживать крановый шинопровод?
Это зависит от интенсивности работы, но мы рекомендуем проверять шинопровод при периодическом обслуживании крана. Угольные щётки, передающие ток, изнашиваются от трения, поэтому их нужно проверять не реже двух раз в год и заменять при достижении предела износа.
Можно ли использовать закрытый крановый шинопровод на улице?
Да. Закрытые шинопроводы со специальными уплотнениями, подходящей степенью защиты IP и стойкостью к солнечному свету (УФ) безопасно применяются на козловых кранах под открытым небом.
Почему в шинопроводе возникает падение напряжения?
В очень длинных пролётах (например, более 100 метров) питание из одной точки может вызвать падение напряжения к концу линии. Чтобы этого избежать, линию питают из середины или из нескольких точек.
Получите предложение на шинопровод для вашего проекта
Подбор оптимальной системы токоподвода под грузоподъёмность кранов, длину пролёта и условия работы требует опыта. Обратитесь к нашим инженерам за качественными запчастями, профессиональным монтажом и периодическим сервисом.
